精密ゴムシールエンジニアリング意思決定ガイド 2026 材料選択、故障メカニズム、OEM システム設計ロジック

実際のエンジニアリング開発では、材料カタログから出発して精密ゴムシールが正しく選択されることはほとんどありません。その代わりに、シールの性能は、システムの動作条件が機械的、熱的、化学的制約にどのように反映されるか、またこれらの制約が形状、材料の挙動、製造の安定性を通じてどのようにバランスがとれるかによって決まります。この翻訳が不完全な場合、紙上で「正しい材料」が選択されている場合でも、シールが機能しないことがエンジニアに観察されることがよくあります。

従来の開発ワークフローでは、シーリングの失敗は材料の欠陥ではなく、設計の初期段階でのシステム定義の欠落が原因であることがよくあります。ほとんどのサプライヤーは純粋に生産ベンダーとして運営されており、通常、その関与は成形段階から始まります。この時点では、設計はすでに決定されており、製造の実行のみが考慮されます。この分離により、圧縮挙動、溝応力分布、長期変形安定性などの重要なエンジニアリング変数が開発中に完全に検証されないことが多く、製品が実際の動作条件に入ったときに性能の偏差が発生します。

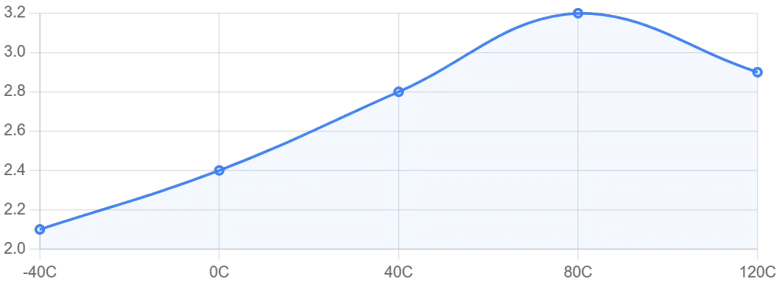

実際の用途でシールが故障する場合、その故障が単一の要因によって引き起こされることはほとんどありません。代わりに、これは負荷、環境、および材料の緩和動作の間のシステムレベルの相互作用の結果です。たとえば、EV バッテリー パックや医療カートリッジなどの長期にわたる静的圧縮システムでは、シールは変形後の回復能力を徐々に失います。圧縮永久歪みとして知られるこの現象は、単なる材料の制限ではなく、持続的な応力、温度の影響、および時間の経過に伴う分子鎖の緩和が組み合わさった結果です。ポンプやバルブなどの動的システムでは、故障の現れ方が異なります。ここで、繰り返される圧力サイクルにより、シール界面にミクロスケールの不安定性が生じます。材料が損傷を受けていない場合でも、累積的な変形により、小さな幾何学的不一致が徐々に漏れ経路に発展する可能性があります。同様に、高温環境でもエラストマーはすぐに破損するわけではありません。その代わりに、熱老化によって徐々に硬化し、弾性が低下し、応力集中下で亀裂の感受性が増加します。化学的に攻撃的な環境では、エラストマー化合物と外部媒体の間の分子相互作用によって劣化が引き起こされ、適合性の不一致に応じて膨潤、溶解、または構造の弱化が引き起こされます。

シーリング設計におけるよくある誤解は、故障は別の材料に切り替えるだけで解決できるというものです。実際には、材料の挙動、構造設計、プロセス制御を組み合わせて最適化することで、シーリング システムの成功が達成されます。圧縮永久歪みがリスクとなる場合、解決策は、FKM や高級シリコーンなどの変形の少ない材料を選択するだけでなく、過剰な絞り比を減らし、溝形状の最適化によって応力を再分散することです。場合によっては、組み立て前の長期的な変形挙動を安定させるために、エラストマーの制御されたプレコンディショニングが使用されます。圧力サイクル下で漏れが発生する場合、材料の弾性を向上させるだけでは不十分です。エンジニアは通常、溝充填率を調整し、はみ出し防止サポート構造を導入し、繰り返し荷重条件のシミュレーションを通じて変形挙動を検証することで、この問題に対処します。熱劣化の問題については、材料の選択と幾何学的応力の軽減戦略を組み合わせる必要があります。コーナー半径を大きくし、局所的な応力集中を回避すると、動作温度が変わらない場合でも、熱疲労耐性が大幅に向上します。化学的に攻撃的な環境では、フルオロシリコーンや FFKM などの耐性のある材料を選択するだけでなく、構造シールの最適化によって暴露経路を最小限に抑えることによっても、適合性の制御が実現されます。

故障モードが明確に定義され、工学的ソリューションが検討されると、材料の選択は好みに基づいた決定ではなく、制約に適合する作業になります。通常、特に医療および電子用途において、熱安定性と生体適合性が主な制約となる場合には、シリコーンが選択されます。 EPDM は、オゾン、紫外線、風化などの環境への曝露がシステム要件の大半を占める場合、特に自動車の外装用途で選択されます。 NBR および HNBR は、炭化水素耐性が支配的な制約となる、オイルと燃料を含むシステムに適用されます。 FKM は、EV バッテリー システムや産業用化学装置など、化学物質への曝露と高温が共存する環境向けに予約されています。エンジニアリングの重要な原則は、材料が単独で選択されるのではなく、定義された故障と制約の枠組み内で選択されるということです。

設計と材料の選択が正しく実行された場合でも、製造上のばらつきによりシール性能にばらつきが生じる可能性があります。圧縮成形および射出成形プロセスでは、温度制御、硬化条件、材料の収縮挙動のわずかな偏差が、最終的な寸法精度に大きな影響を与える可能性があります。これらの変動は、許容範囲が非常に狭い精密用途では特に重要です。このため、高度な製造システムは閉ループのプロセス制御に依存しており、成形パラメータが継続的に監視および調整されます。自動光学検査システムは、サンプリング検査の代わりに使用されることが増えており、統計的に推測されるのではなく、完全な生産レベルで寸法の偏差が確実に検出されます。このような制御システムがなければ、適切に設計されたシーリング システムであっても、生産バッチ間で一貫性のないパフォーマンスを示す可能性があります。

電気自動車のバッテリー システムでは、シールの不具合は熱サイクルや長期にわたる静的圧縮に関連していることがよくあります。フッ素化エラストマーを適切に設計すると、制御された圧縮形状と組み合わせることで、繰り返しの熱膨張と収縮サイクル下でも安定性を維持できます。医療診断装置におけるシール性能は、ミクロスケールの精度と生体適合性によって決まります。液状シリコーンゴムは、その安定性と滅菌プロセスとの適合性により一般的に使用されますが、その性能が信頼できるのは、微細成形の精度と材料の純度が厳密に管理されている場合のみです。電子防水システムでは、シールの信頼性は耐環境性と組み立ての一貫性に依存します。 EPDM ベースのシール構造は広く使用されていますが、その性能は溝の設計と組み立ての圧縮精度に大きく依存します。マイクロ流体システムでは、シール要素はもはや受動的なバリアではなく、流れの挙動に影響を与える能動的なコンポーネントです。ここでは、わずかな変形の変化でもシステムのパフォーマンスに大きな影響を与える可能性があるため、材料の一貫性と幾何学的精度が重要になります。

サプライヤーレベルでは、従来のメーカーのほとんどは生産の実行に限定されています。通常、金型が完成し量産が開始されるとその役割は終了します。対照的に、DoitRubber のようなエンジニアリング主導のサプライヤーは、材料選択のサポート、金型設計の最適化、プロセス制御、検査システムの統合など、開発チェーン全体にわたって業務を行っています。この違いにより、特にシステムの信頼性がシール性能に依存するアプリケーションでは、サプライヤーの役割が製造実行者からエンジニアリングパートナーに根本的に変わります。

エンジニアリンググレードのシーリングプロジェクトでは、開発は直線的な生産モデルに従いません。代わりに、要件の定義、材料のマッチング、構造設計、プロトタイプの検証、および反復的な最適化を含む制御されたループとして動作します。各反復により、シールの形状だけでなく、材料の挙動とシステムの動作条件の間の相互作用も改良され、最終的な生産パフォーマンスがエンジニアリングの期待と一致することが保証されます。

精密ゴムシールシステムは、製造時点では定義されていません。これらは、システム条件をエンジニアリング上の制約に解釈する際に、ずっと早い段階で定義されます。この変換が正しく確立されると、材料の選択、構造設計、製造プロセスが単一システムの調整された要素になります。そうでない場合、高品質の材料と高度な製造プロセスであっても、信頼性の高いシール性能を保証することはできません。
