カスタム O リング製造の精度は何によって決まるのでしょうか?

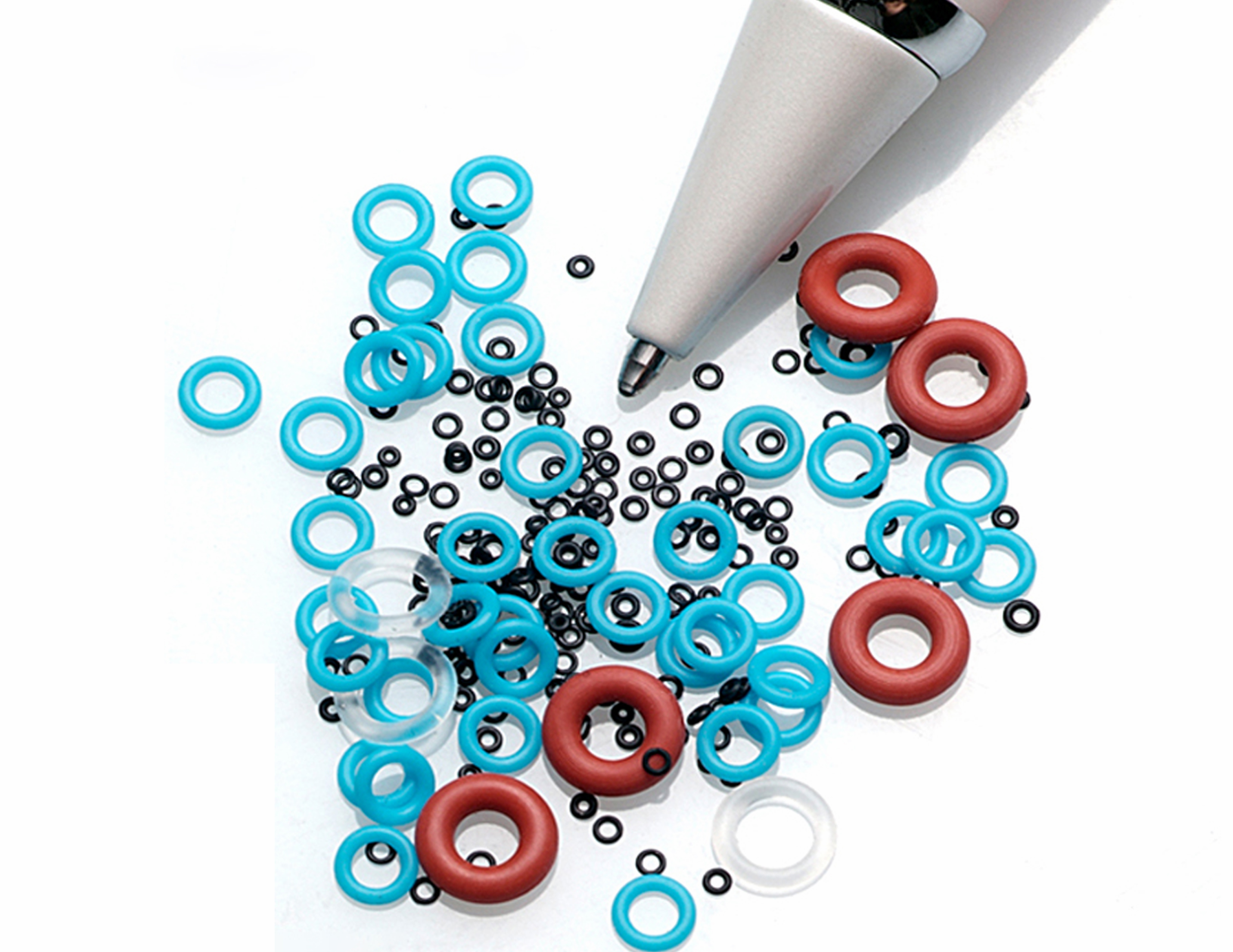

精密 O リングは、公称内径と断面積を超えることで定義されます。カスタム シーリング アプリケーションの場合、寸法の一貫性、材料の収縮、金型の精度、バリ制御、および検査方法はすべて、O リングが溝に適合し、信頼性の高いシーリング性能を維持できるかどうかに影響します。利用可能な設計公差が制限されている場合、小さな寸法偏差であっても、圧縮、組立力、または接触圧力に影響を与える可能性があります。したがって、カスタム O リング メーカーを評価する購入者は、見積書に記載されている寸法のみに依存するのではなく、開発および生産全体を通じて精度がどのように管理されているかを検討する必要があります。

精度を達成するには、製品図面、材料配合、金型設計、成形条件、測定プロセス間の調整が必要です。部品は初期の寸法チェックに合格しても、バッチ間で断面が変化したり、硬化および冷却後の材料の挙動が異なる場合には問題が発生することがあります。これらの要素を理解することは、購買チームがサンプルを承認して量産に着手する前に現実的な仕様を確立するのに役立ちます。

Oリングの精度を決めるのはどの寸法ですか?

内径と断面積は、O リングを指定するために使用される 2 つの主要な寸法です。これらが一緒になって外径を決定し、リングが意図した溝にどのように収まるかに影響を与えます。ただし、寸法管理では、適用可能な公差、嵌合コンポーネントの形状、シールが静的用途で使用されるか動的用途で使用されるかなども考慮する必要があります。

断面の変化は圧縮に直接影響を与える可能性があります。 O リングが小さすぎると十分な接触圧力が生成されない可能性があり、断面が大きすぎると過度の圧迫が生じ、組み立て抵抗が増加したり、動的用途での摩耗が加速したりする可能性があります。内径の変化により、取り付け時に必要な伸びの量も変化し、リングが溝にどの程度均等に収まるかに影響を与える可能性があります。

したがって、精密 O リング シールの場合は、溝の深さ、溝の幅、表面仕上げ、および目的の圧縮率とともに寸法を評価する必要があります。名目上正確な O リングは不適切な溝設計を補うことはできず、正しく設計された溝でもコンポーネントの寸法の不一致によって引き起こされる問題を排除することはできません。

金型の設計は精密 O リングにどのような影響を与えますか?

金型の精度は、再現性のある O リング製造の主要な要素です。キャビティは、選択したゴムコンパウンドの硬化および冷却中の収縮挙動を考慮する必要があります。配合が異なれば収縮の仕方も異なる可能性があるため、金型の寸法は材料の特性と必要な仕上がり寸法を念​​頭に置いて開発する必要があります。

キャビティの一貫性、パーティングラインの位置合わせ、金型の状態、メンテナンスも完成品に影響します。摩耗や損傷は、寸法の変化、バリ、または表面品質の不均一の原因となる可能性があります。カスタム O リングの場合、断面積が小さい場合、または図面で厳しい公差が指定されている場合、これらの要素が特に重要になります。

DoitRubber は社内で金型開発機能を運営しており、その金型は選択したゴム材料の収縮特性を考慮して設計されていると述べています。このアプローチは、金型の開発を別のステップとして扱うのではなく、ツーリングの設計を完成したコンポーネントの寸法要件に結び付けるのに役立ちます。

材料と成形条件が重要なのはなぜですか?

材料の選択は、シール性能と製造精度の両方に影響します。硬度、弾性、硬化挙動、および複合収縮は、O リングがどのようにキャビティに充填され、金型から解放され、製造後に回復するかに影響を与える可能性があります。使用環境に適した材料は、必要な寸法を満たすために一貫して加工される必要もあります。

成形条件も安定させる必要があります。温度、硬化時間、圧力、材料の準備、および脱型の変動が、部品または生産バッチ間の差異に寄与する可能性があります。後硬化（該当する場合）、および測定前にコンポーネントが安定するまでの時間は、寸法結果にさらに影響を与える可能性があります。

このため、寸法仕様では、目標寸法だけでなく、許容限界および関連する検査条件も特定する必要があります。プロジェクトに厳しい公差がある場合、サンプル評価により、提案された材料と製造プロセスが必要な結果を繰り返し達成できることを確認する必要があります。

Oリングの精度を確認するのに役立つ検査方法は何ですか?

検査方法は、O リングのサイズ、形状、公差の要件と一致している必要があります。接触式測定器は寸法によっては適している場合もありますが、過度の測定力により柔らかいエラストマーが変形し、誤った測定値が得られる可能性があります。光学測定により、小型コンポーネントのこのリスクが軽減され、より一貫したプロファイルのビューが得られます。

自動光学検査は、反復的な視覚的欠陥の大量スクリーニングに特に役立ちます。検査システムと検証された基準に応じて、バリ、表面の傷、変形、寸法の偏差を特定するのに役立ちます。より詳細な寸法検証には、別個の光学測定システムまたは別の適切な機器が必要になる場合があります。

精度要件はアプリケーションによってどのように変化する必要がありますか?

精度要件は、最終アセンブリ内の O リングの機能を反映する必要があります。静的シール用途では、摩擦、動き、磨耗により追加の要求が生じる動的用途とは異なる公差が許容される場合があります。許容基準を確立する際には、圧力、温度、化学物質への曝露、および漏れの影響も考慮する必要があります。

自動車コネクタ シールの場合、寸法の一貫性により、コンポーネントがコネクタ インターフェースに適合し、意図した圧縮を維持することができます。 IP67 コネクタ シールを使用するアプリケーションでは、指定された侵入保護要件を満たす完全に組み立てられたコネクタが必要です。 O リングの寸法検査だけでは、システムレベルの性能を確立することはできません。

ポンプ用途では、マイクロ ポンプ シールコンポーネントの設置スペースや特定のシール要件が限られている場合があります。小さな寸法の違いがアセンブリのフィット感や圧縮に影響を与える可能性があるため、明確な図面仕様と再現可能な測定方法が特に重要になります。

カスタマイズされたシールの場合 ラバーコネクタ用途の場合、サプライヤーは嵌合形状、取り付けプロセス、環境への曝露、および必要なシール性能を理解する必要があります。この情報は、どの寸法をより厳密に管理する必要があるか、またどの検査方法が実際の設計に適しているかを判断するのに役立ちます。

量産前に確認すべきことは何ですか?

製造オーダーを承認する前に、最終的な図面改訂、材料仕様、重要な寸法、公差限界、外観基準、および必要な検査記録を確認してください。承認されたサンプルは、注文が量産に移行するときに変更される一時的な設定ではなく、意図した生産材料と工具の構成を表す必要があります。

寸法安定性が懸念される場合、サンプルは製造および安定化後に合意された条件下で測定できます。複数のサンプルにわたる測定値を比較すると、プロセスの変動が大量の量に影響を与える前に特定するのに役立ちます。重要なアプリケーションの場合、購入者と製造者は、サンプリング頻度、エスカレーション手順、および全数検査が必要な特性の有無についても合意する必要があります。

DoitRubber は、カスタムゴム部品の開発、社内での金型生産、寸法検査、自動外観検査をサポートします。製品図面、公差要件、作業条件、および組み立て情報を提供することで、製造チームは生産を開始する前に実現可能性を評価し、適切な品質管理を確立できます。

精密 O リング メーカーをどのように評価しますか?

信頼できるサプライヤーは、材料の収縮、金型の精度、成形の一貫性、および検査方法が仕上がり寸法にどのように影響するかを説明できる必要があります。購入者は、サプライヤーが単に 1 つの許容可能なサンプルを製造するのではなく、繰り返しの生産実行を通じて承認された仕様を再現できるという証拠を探す必要があります。

カスタム O リング製造の精度は、材料や工具の開発から最終検査に至るまで、プロセス全体を管理することで生まれます。明確な公差、アプリケーション固有の設計レビュー、および一貫した測定条件は、公称寸法だけよりも信頼性の高いシールのための強力な基盤を提供します。量産前にこれらの機能を確認することで、適合の問題、不必要な工具の変更、品質紛争を減らすことができます。
