バルブシールはどのようにして機器の信頼性を向上させることができるのでしょうか?

バルブの信頼性は、シール界面の状態と密接に関係しています。バルブは堅牢な金属ボディと慎重に機械加工された流路を備えていますが、シール性能が低いと圧力損失、外部漏れ、または不安定な動作が発生する可能性があります。したがって、効果的なバルブ シーリング システムの設計では、ゴム コンポーネントを独立したスペアパーツとして扱うのではなく、シール、溝、合わせ面、流体、動作サイクルの間の関係を考慮する必要があります。

バルブシールの信頼性はどこから始まるのでしょうか?

最初のステップは、バルブが実際に何を制御しているかを理解することです。水、油、圧縮空気、化学薬品、その他のプロセス媒体は、エラストマー材料に対して非常に異なる要求を課す可能性があります。温度と圧力も、通常の動作時、起動時、停止時の間で大幅に変化する可能性があります。

シーリング仕様を最終決定する前に、材料の適合性を評価する必要があります。膨張、硬化、または弾性の喪失により、シールと合わせ面の間の接触力が変化し、最終的には漏れ経路が生じる可能性があります。

圧縮が重要な理由

ゴム製シールは、周囲の表面との接触を維持するために十分な変形が必要です。圧縮が少なすぎると、圧力が変化したときに漏れが発生する可能性がありますが、過度の圧縮は摩擦を増加させ、永久変形を促進する可能性があります。

したがって、寸法管理は工業用バルブシールの信頼性にとって重要な部分です。シール自体、溝の寸法、および嵌合コンポーネントが 1 つのシステムとして機能する必要があります。検査中に小さいように見える製造公差は、利用可能なシールマージンが限られている場合には重大になる可能性があります。

材料の選択はバルブの動作にどのような影響を与えますか?

エラストマーの選択は、実際の媒体および温度範囲を反映する必要があります。 EPDM は多くの水ベースの環境に適しており、NBR は石油ベースの流体に対する耐性が必要な場合に一般的に使用され、シリコーンは柔軟性と温度性能が評価され、一方 FKM は要求の厳しい化学物質や燃料への曝露に対して考慮されることがよくあります。

密閉性を向上させることでメンテナンスのリスクを軽減できるでしょうか?

シールの改善は、圧力損失と流体漏れの影響を軽減するのに役立ちますが、信頼性は設置と操作方法にも依存します。不適切な組み立て、シール面の損傷、汚れ、または過度の機械的ストレスにより、選択した材料が適切であっても、早期故障が発生する可能性があります。

流体制御アプリケーションの場合、密閉流体方向制御バルブシステムに関連するコンポーネントには一貫した寸法が必要です。これは、バルブ サイクルを繰り返すと、単純な目視検査では明らかではない小さな製造上のばらつきが露呈する可能性があるためです。

実稼働前に何をテストする必要がありますか?

検証では、実際のサービスで重要な条件を再現する必要があります。用途に応じて、テストには圧力サイクル、漏れテスト、熱暴露、化学的適合性評価、寸法検査が含まれる場合があります。テストでは、初期性能のみに依存するのではなく、暴露後のシールも検査する必要があります。

ISO 3601-3 は、O リングの品質許容基準を確立し、表面欠陥の分類と最大許容限度を定義します。このような規格は、O リングが工業用バルブ アセンブリに組み込まれる場合に有用な品質管理基準を提供します。

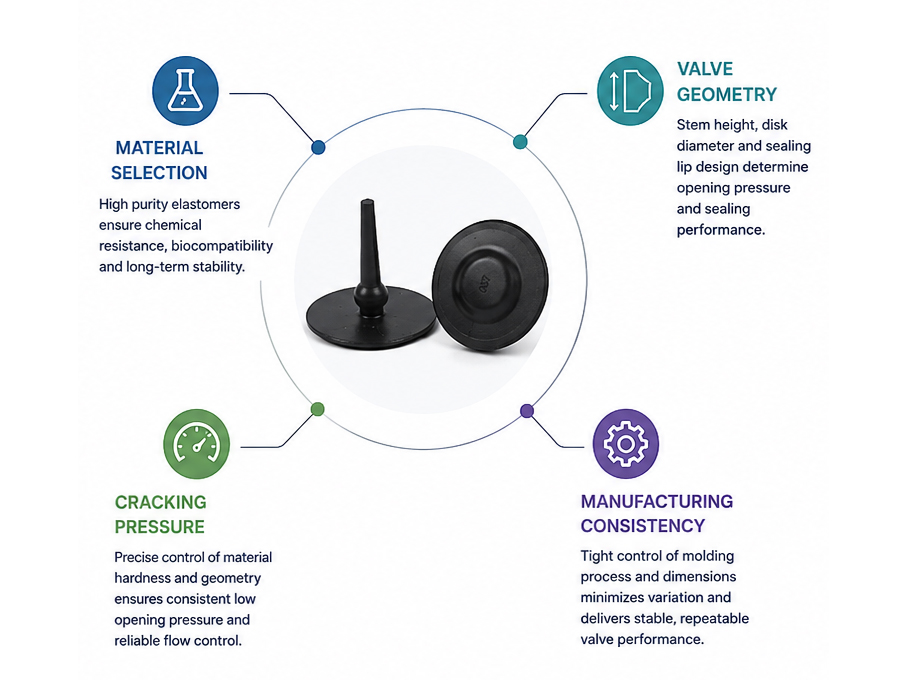

メーカーはどのようにしてより信頼性の高いバルブ シールを構築できるでしょうか?

バルブを一貫してシールするには、材料の配合、工具、成形パラメータ、最終検査の間の調整が必要です。バッチトレーサビリティは、製造業者が性能の逸脱が発生したときに原材料やプロセス条件の変化を特定するのにも役立ちます。

ミニ シ​​ール バルブアプリケーションに統合された製品は、コンパクトなシール インターフェイスにより設計補正の余地が少なくなるため、特に慎重な寸法管理が必要になる場合があります。エンジニアリング段階でシールの形状と材料の挙動を検討することで、量産後に発生する多くの問題を防ぐことができます。

信頼性の高いバルブのシールは、最終的にはシステム設計の問題です。エラストマーを作動媒体に適合させ、圧縮を制御し、寸法の一貫性を維持し、現実的な条件下で性能を検証することで、漏れ関連のメンテナンスを削減しながら、機器の信頼性を向上させることができます。
