ダックビルバルブの継ぎ目の問題が性能と信頼性にとって重要なのはなぜですか?

March 24, 2026

ダックビルバルブは、医療、自動車、流体制御、産業機器に広く応用されている中核となるエラストマーシーリングコンポーネントです。柔軟なリップ構造により、流体の一方向伝導、逆流防止、安定したシールを実現します。設計エンジニアや調達担当者にとって、継ぎ目の品質は最も無視されやすいものの、ダックビルバルブの決定的な指標です。微小な亀裂、漏れ、不均一な接合、弱い接合などの継ぎ目の欠陥は、バルブの性能を急速に低下させ、さらには機器の安全性、耐用年数、業界コンプライアンスを脅かす隠れた危険にさえなります。この記事では、ダックビルバルブのシーム問題の重要性を体系的に説明し、精密シーリング製造の観点からシーム品質管理の重要なポイントを分析します。

ダックビルバルブの継ぎ目の問題とは何ですか

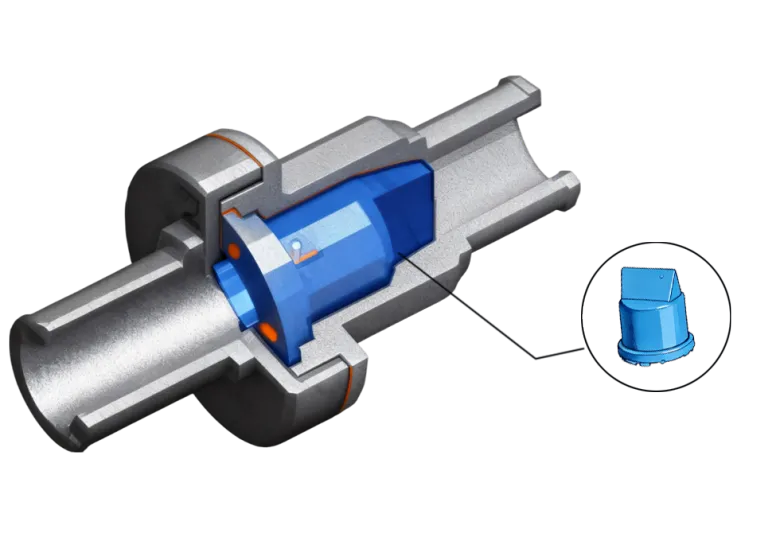

シームとは、ダックビルバルブの接着、成形、または組み立ての接合部分を指し、主にリップ、バルブ本体、および接続界面に集中しています。一般的な継ぎ目の品質問題は次のとおりです。 1. 接合部の微小な亀裂や隙間 2. 接合の不完全または層間剥離 3. 継ぎ目の過剰なバリ、不均一な厚さ 4. 継ぎ目の構造的強度不足これらの小さな欠陥は、従来の目視検査では発見することが難しい場合が多いですが、圧力、温度変化、長期の往復使用などの作業条件下では増幅され、最終的にはコンポーネントの故障につながります。

継ぎ目の完全性を無視できない 4 つの主な理由

シームの欠陥はシーリングの失敗と漏れを直接引き起こしますダックビルバルブの中核機能は漏れのないシーリングであり、シームはシーリングバリアの最初の破壊点です。医療シナリオでは、診断機器、人工呼吸器の部品、注入シールの漏洩は媒体汚染を引き起こし、診断と治療の安全性に影響を与えます。自動車用途では、シーリングポンプ、バルブ、コネクタシールの継ぎ目の破損により、流体の損失や圧力の不安定が発生します。産業用機器では、媒体の漏洩は資源の浪費、環境汚染、機器の計画外停止の原因となります。 2. シームはダックビルバルブの自然な応力集中点です。ダックビルバルブは、長時間にわたって屈曲、圧力負荷、熱サイクルを繰り返す状態にあります。縫い目は全体の構造の中で最も弱い部分であり、応力がたまりやすい部分です。継ぎ目の品質が悪いと、材料の疲労、硬化、亀裂が促進され、バルブの耐用年数が 30% ～ 70% 短くなります。 3. 縫い目の品質は業界の認証とコンプライアンスに影響を与える医療や自動車などの高水準産業では、縫い目の品質は認証要件に直接関係しています。医療グレードのコンポーネントは ISO 13485 認証を満たす必要があり、安定した欠陥のない製品構造が求められます。自動車用シーリング部品は IATF 16949 規格に準拠する必要があり、製造プロセスで重大な欠陥がゼロであることが要求されます。世界市場へのアクセスには、製品が ROHS および REACH 規制を満たす必要もあり、継ぎ目の欠陥が不適格なバッチ検査につながる可能性があります。 4. 継ぎ目の問題は装置全体の動作効率を低下させます異常な継ぎ目はダックビルバルブの開閉応答に影響を及ぼし、その結果、流量と圧力が不安定になり、適合部品の摩耗が加速したり、完全に閉じられなくなったりします。その結果、装置全体の効率が低下し、長期的な運転および保守コストが増加します。

ダックビルバルブの継ぎ目の品質を管理するための重要なポイント

精密シリコーンゴムシール部品のシーム品質管理は、設計から生産までの全プロセスで実行されます。 1.精密金型設計モールドフローとクランプ構造を最適化して、バリや弱い接合部の発生を軽減し、シーム厚さの均一性を確保します。 2.プロフェッショナルな素材配合開発高性能シリコンとゴム素材を使用し、縫い目の柔軟性、強度、耐疲労性を向上させます。 3.標準化された生産環境医療グレードの製品には、不純物が継ぎ目の接着強度に影響を与えるのを避けるために、無塵でクリーンな生産を採用します。 4.全工程品質管理厳格な品質システム基準（ISO 9001、IATF 16949など）を実施し、継ぎ目の完全性、漏れ、強度の完全な検査を実施します。 5.カスタマイズされたスキームの最適化使用ニーズに適応するために、アプリケーションシナリオ、圧力、媒体、温度条件に従ってターゲットを絞った設計と検証を実行します。

結論

シームはダックビルバルブの性能と信頼性を決定する重要な構造部分です。縫い目の問題を無視すると、故障、安全上の問題、コストの増加などの潜在的なリスクが生じます。医療、自動車、産業分野のミッションクリティカルなアプリケーションでは、縫い目の品質管理は製品設計と製造における重要なリンクです。金型の寸法、材料、製造、品質検査に至るまで継ぎ目の品質を厳密に管理することによってのみ、ダックビルバルブは長期使用において安定したシール性能を維持することができます。

製品の品質を保証するために、DOIT はダックビルバルブの厳格な検査プロセスに従います。

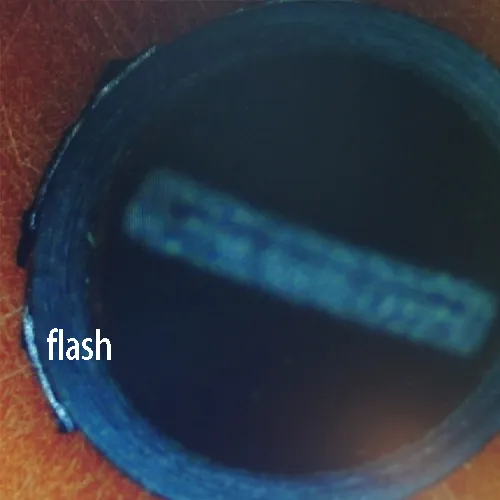

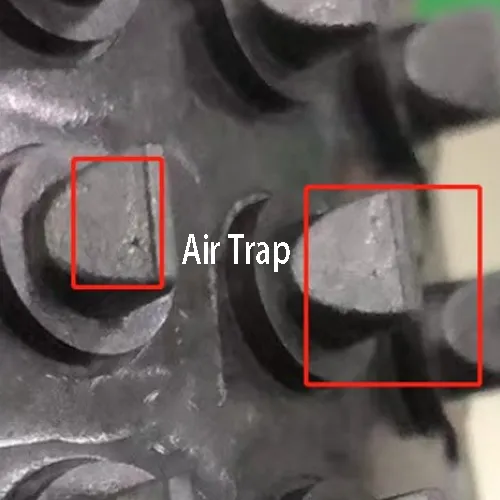

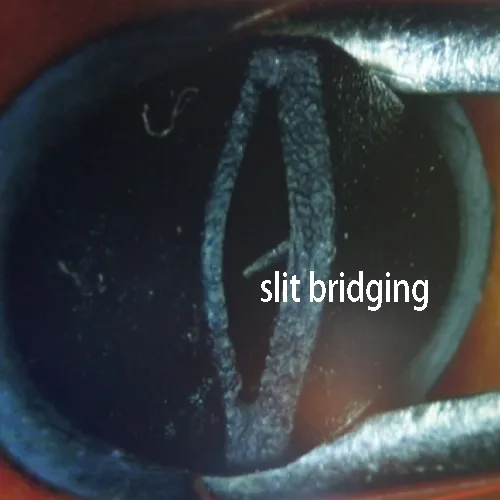

検査中に製品の上面と側壁にショートショットやエアトラップがないか検査してください。付着を防ぐためにスリット開口部にオイルを塗布します。最初にフィクスチャにオイルを塗布し、次にカードで前後にそっとこすって、オイルがフィクスチャ上に均一かつスムーズに行き渡るようにします。スリット検査では、切断されていないストランド (切断が不完全)、プラットフォームからオフセットしたスリット開口部、およびスリット開口部の両端の破断を確認します。製品の上面と側壁に損傷がないか、リブに金型の汚れがないかどうかを検査します。

DOITラバーは、世界のヘルスケア、自動車、エレクトロニクス、産業分野向けの精密ゴムシール部品を専門とするハイテク企業です。 ISO 13485 認証と 20 以上の中核特許に裏付けられた当社は、体外診断 (IVD) 機器付属品の厳しい要件に適合する医療グレードのシリコーンシール、IVD シール、診断装置ガスケットの製造に優れています。当社のポートフォリオには、自動車エレクトロニクス、ポンプ、バルブ、産業機械用のカスタムシールも含まれており、優れた生体適合性、耐食性、安定性を実現しています。当社はグローバルな供給能力を備えた OEM/ODM サービスを提供し、アジア、ヨーロッパ、南北アメリカの顧客にサービスを提供しています。連絡先: jack_pan@doitrubber.com; Whatsapp: +86 18003041855
